一、仪器介绍

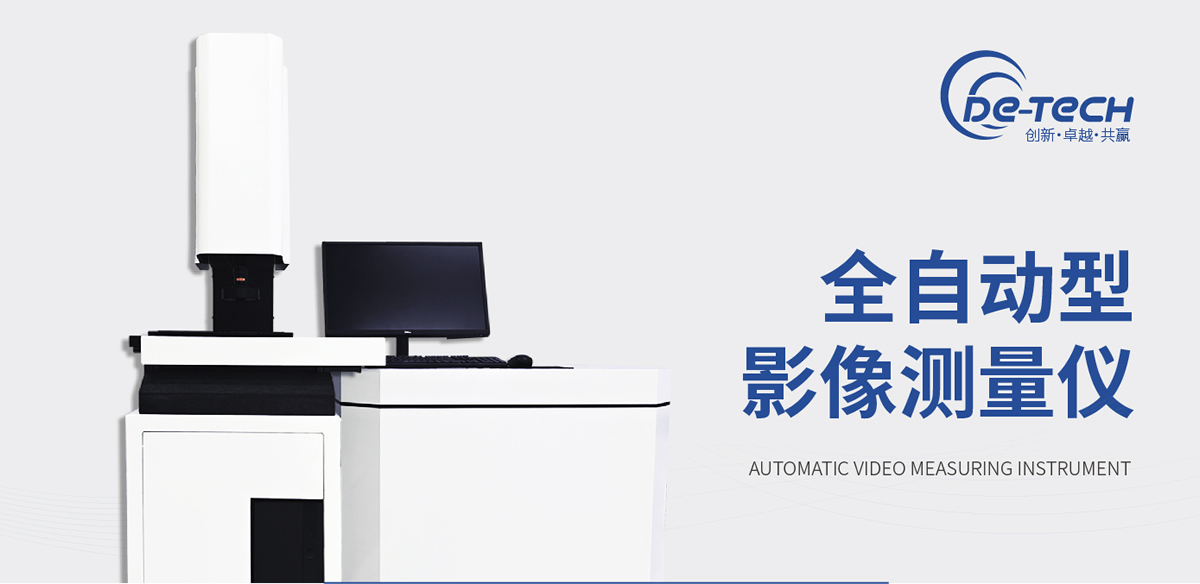

1.主机
通过光学成像完成非接触测量,特别适合于冲压件,塑料件,注塑件和丝膜印刷,电子等行业的测量要求

2.技术特点

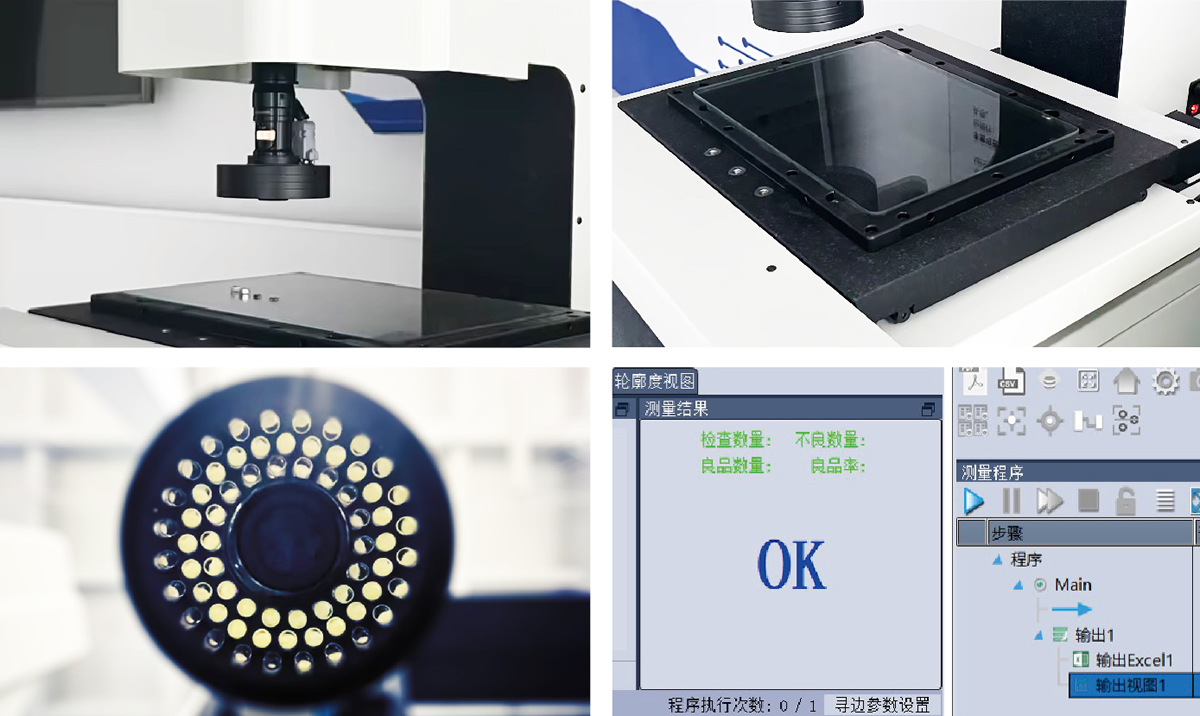

移动桥式大行程自动测量机,三轴CNC控制,花岗岩机台保精度稳定。全鼠标/手柄操控,LAMOTION光栅尺高精稳。可变倍镜头,多区光源适配复杂检测。自动对焦,可选接触测头。version智能软件,标准配置多样,支持个性化定制。

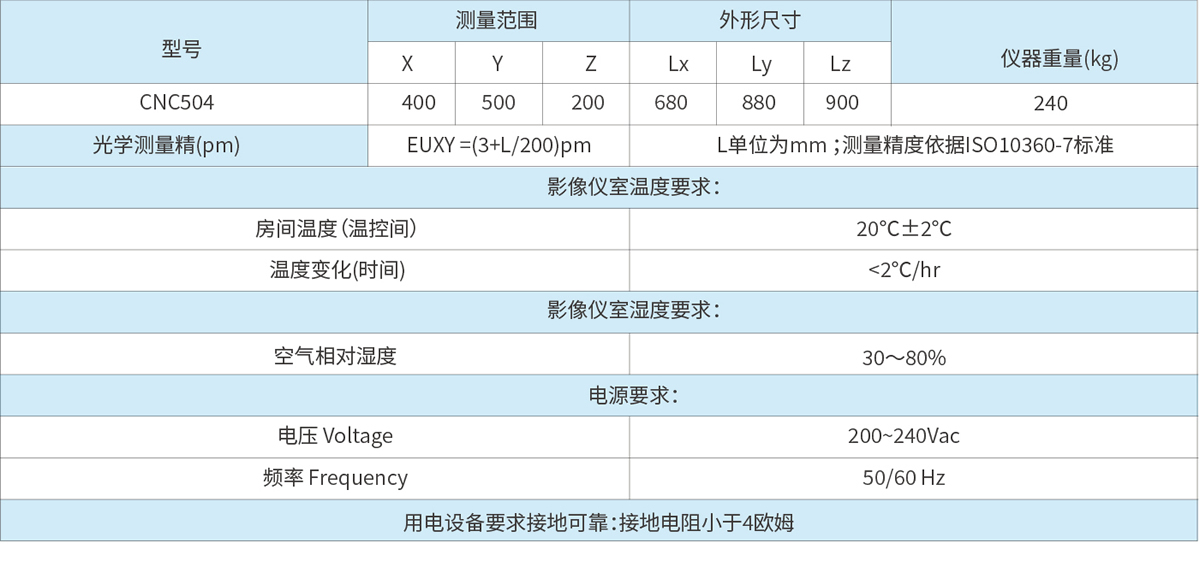

3.性能指标

二、软件系统

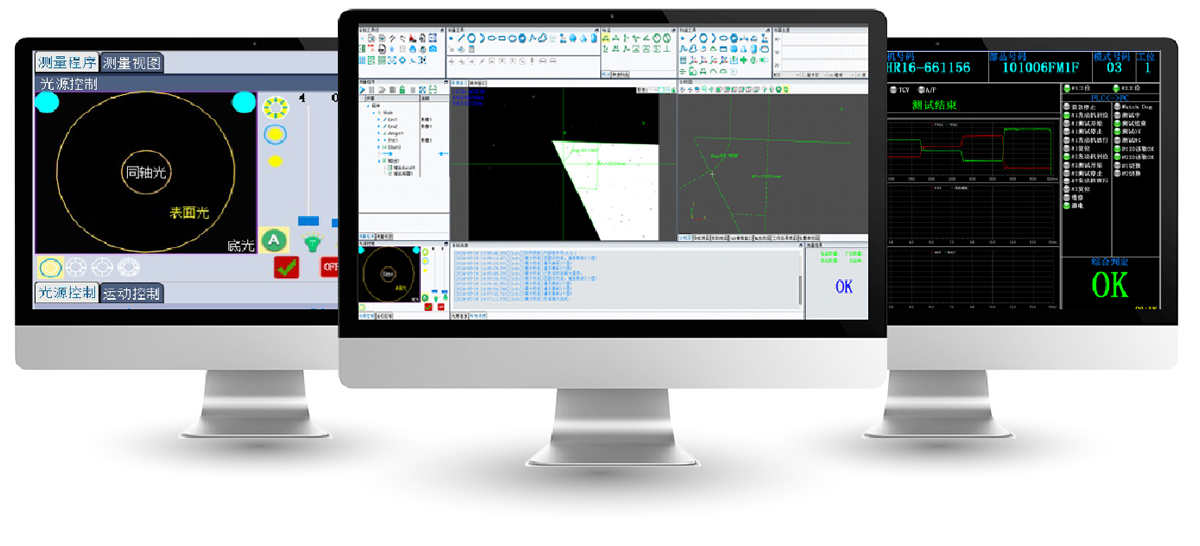

VERSION 智能测控测量软件
VERSION软件其强大的测量程序能针对不同的需求提供专业的解决方案,具有灵活编辑特点,及强大的报告输出能力。在VERSION的研发过程中,除了贯彻严格的计量标准,设计团队将易学易用作为设计宗旨。VERSION友好的操作界面完全符合微软Office GUl办公标准。如果您对任何 一款微软Office办公软件熟悉,您就能快速掌握 VERSION操作。

VERSION提供了如下增强型性能:
·SPC:对测量数据管制分析。
·全景扫描:任意选择区域进行影像的扫描拼图。
·图纸比对:可载入图纸与测量数据进行比对。
·试验筛:自动取样扫描试验筛,生成任务,运行结果直接分析输出。
·温度补偿:根据环境温度与标准温度差值,计算膨胀系数,使得结果更精确。
·聚焦测高:用聚焦方式测量高度差。
·自动轮廓提取:给定起始结束点,对指定轮廓进行提取。
显示边缘图:显示图像的边缘轮廓,快速查看边缘情况。
·十字线提取模式:多种显示模式,十字,井字,圆形,网格,方便快速比对。
导航:图片导航,类似于电子地图,可快速定位。
·导入CAD图纸:可导入DXF图纸,与CAD互相导入导出,完成图形处理。
·3D显示:显示图像的三维状态。
·可多语言切换:简体、繁体、英语、日语、韩语。
·镜头标定:自动镜头校准,省去繁琐的完全标定步骤。
·各种快捷键操作,常用快捷键一应俱全,软件更易用。
系统设置中各种细节设置选项。

VERSION提供了如下先进的性能:
·测量特征--测量特征有:点、线、圆、弧、面和轮廓。通过多目标获取工具(多 段线,扇形圆),能对大于相机视场的特征进行测量。所有的测量环境参数如灯光、坐标位置、倍率和图像处理 (抓边方式、极性、密度)等都可以记录在程序中 并可对其进行自定义编辑。·构造特征--构造特征有:点、线、圆、面和R角。构造特征可在任意测量程序步骤之间移动或插入。·图像拼接---图像拼接功能将工件全部扫描后拼接成一张完整的全景图,便于在编写工件测量程 序时能快速定位到测量位置。编程与自动化操作--支持任务生成与全自动批量测量。镜头手动变倍,光源智能自动调控,确保稳定适宜的光照环境。表面光、轮廓光
区段自动控制和快速自动聚焦功能,精准速测目标高度。数据实时输出报告--通过直观和多功能的,测量结果视窗,可以快速浏览测量结果，增加或移除测量尺寸,可以对输出的结果,并可将测量结果实时地导出到指定的Excel报告模板中。
